一、概述

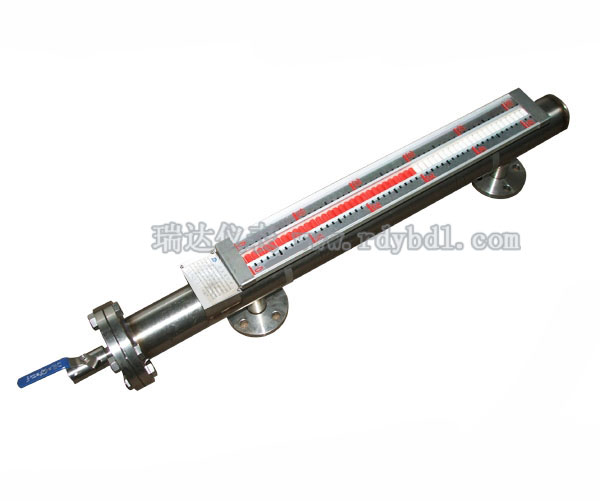

    瑞達儀表UHZ系列真空夾套磁翻板液位計是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱，是本公司引進、吸收國內外******產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其******性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、xj****性、實用性。
    該液位計顯著特點是液體介質與指示器******隔離，所以非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4-20maDC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、食品、電力等各種生產過程中的液位測量與控制。

二、產品特點：

1、密封性強，不易滲透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用
2、耐高溫、高壓能力強——本系列產品***大溫度可大500℃,***大壓力可達26MPa
3、耐腐蝕能力——本系列產品采用***新不銹鋼內襯PTFE工藝,使產品防腐能力超強

4、可在低溫場合使用——本系列產品采用特殊夾套工藝，零下200度場合也能應付自如

5、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議

三、主要技術參數：

1、測量范圍：150～15000mm

2、準確度：±10mm

3、工作壓力：常壓～25MPa
4、工作溫度：-200～600℃

5、介質密度：0.5～2.0 g/cm3
6、介質密度差：≥150kg／m3（測量界位）

7、環境振動：頻率≤25Hz 振幅≤0.5mm
8、跟隨速度：≤0.08m/s

9介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
10、過程連接：法蘭，或者由客戶指定安裝方式及規格
11、材質：主導管304；316L；PTFE
          浮子304、316L，PTFE，PP
