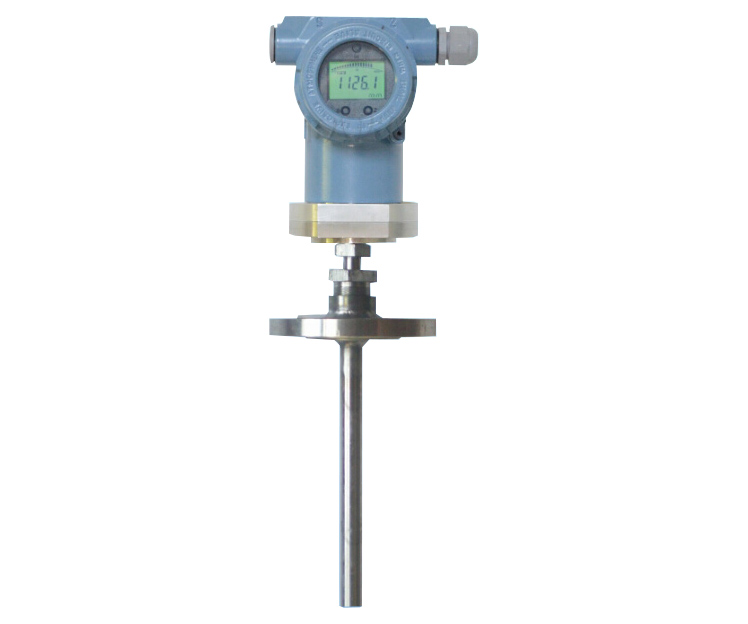

一、產品概述

在鐵磁質中磁化方向的改變會引起介質晶格間距的改變，從而使得鐵磁質的長度和體積發生改變，即：磁致伸縮現象，也稱為威德曼效應，其逆效應稱為維拉里效應。磁致伸縮傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會迅速被測量出來。由于輸出信號是真正的******值，而不是比例的或需要再放大處理的信號，

所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。

二、應用

1、工業現場液位測量與控制

2、油罐液位測量

3、化工過程液位控制

4、制藥罐液位控制

5、食品飲料液罐控制

6、大壩水位監控

7、飲用水和污水處理等

8、汽輪機氣阻閥門開度的檢測與控制

9、水輪機導葉開度的檢測與控制

10、其它機械定位和位移檢測等

三、主要技術性能指標

量程范圍（mm）：80～24000mm

非線性誤差：±0.05%FS；200mm以下***大誤差100μm

重復性誤差：≤0.002%FS

分辨率：≤0.02mm

遲滯：≤0.002%FS

供電電壓: 24VDC

輸出形式/工作電壓：輸出信號：4-20mADC、4-20mADC/HART

                   數字信號：RS485

工作溫度：-40～+120℃

測桿材料：0Cr18Ni9（304）、316不銹鋼（特殊定制）

電子倉外殼材料：0Cr18Ni9（304）

外殼防護等級：Ip65

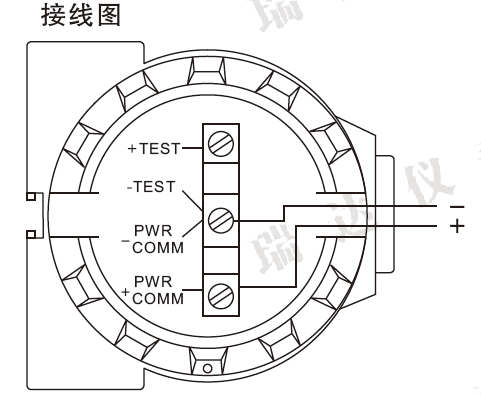

接線方式：PWR/COMM+ (+24VDC) PWR/COMM- (-24VDC)
