一、概述

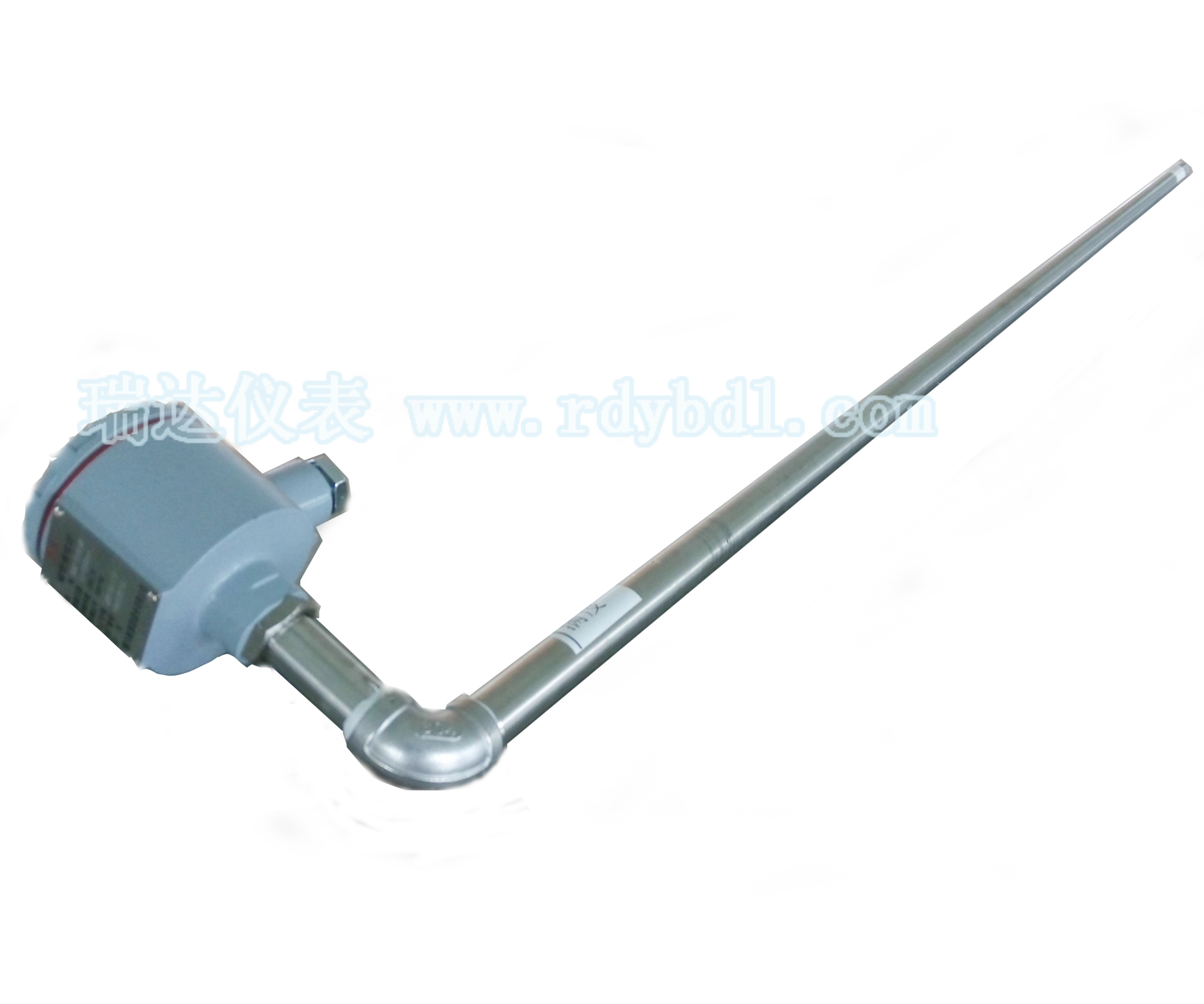

1、UR系列液位變送器

該變送器作為本廠磁性浮子液位計的配套儀表，用抱箍帶將變送器的傳感部分固定在UHZ-50型磁性浮子液位計的主體管外側，使其處于液位計同一磁耦合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距離檢測和控制。

2、UB系列液位變送器

該變送器和 UR變送器不同之處在于UB是將UR的電阻信號經過電子線路 ( 電路模塊) 轉換為二線制的 4-20mA輸出，該信號直接與DDZ-Ⅲ型儀表配套使用，實現遠測和控制，也可與本廠智能數顯儀表配套使用。



二、主要技術參數

1、精度:±1.5％(L≥1000m)±2.5％(L＜1000mm)

2、測量范圍:300-6000mm

3、輸出信號:UR:電阻量變化

            UB:二線制4-20mADC

4、工作溫度:-10℃~+80℃

5、傳輸距離:1000m(導線橫截面≥0.8mm² ）

6、出線接口螺紋:M20×1.5 內螺紋

7、防護等級:IP65

8、防爆等級:DllBT4~6iallCT6

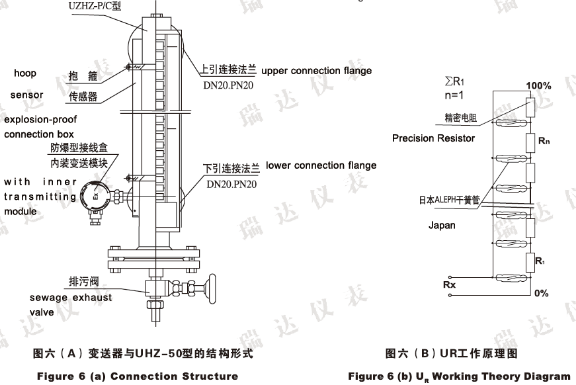

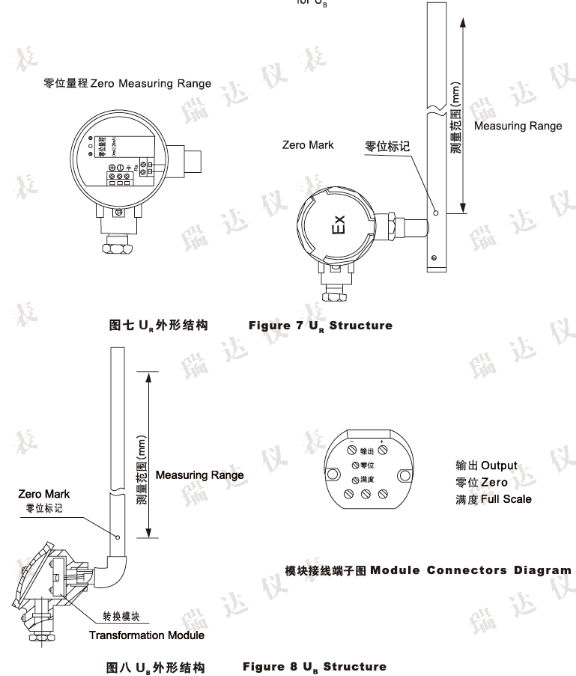

9、外形結構:UR如圖七，UB如圖八





三、調試

1．整體調試

因UR、UB與UHZ-50型磁性浮球液位計出廠時經調校合格后用抱箍固定在一起，用戶安裝前可進行整體調試 (移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應 )

2．單獨調試

可將變送器從UHZ-50型液位計上拆下，用磁鋼處變送器的零位標記處，此時輸出應為 4ma在把磁鋼置于滿度標記此時輸出為20ma，若零位滿度超差，即可調節零位電位器和量程電位器，反復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側須***注意液位計的下連接法蘭中心線須***對準顯示器刻度標尺的零位和變送器輸出零位標記處。

四、訂貨須知

1. UHZ-50/C與 和UHZ-50/D一起選型訂貨

2. 接線盒型式與安裝型式任選但要注明
