一、安裝與使用

1、UQK型浮球液位控制器采用非標準凸面法蘭與被控容器相連接，用戶在安裝時，應根據圖示凸面法蘭尺寸配置相應的凸緣

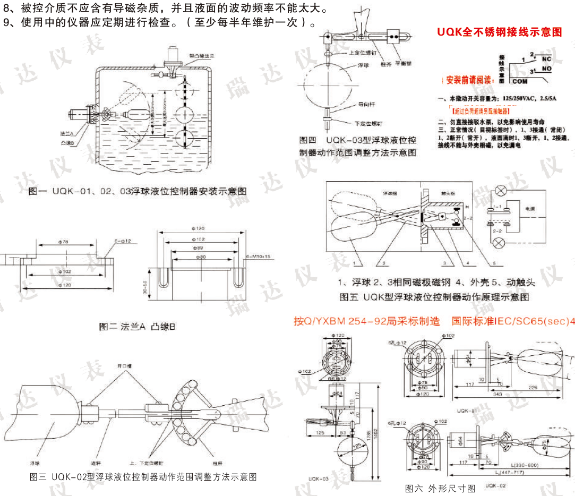

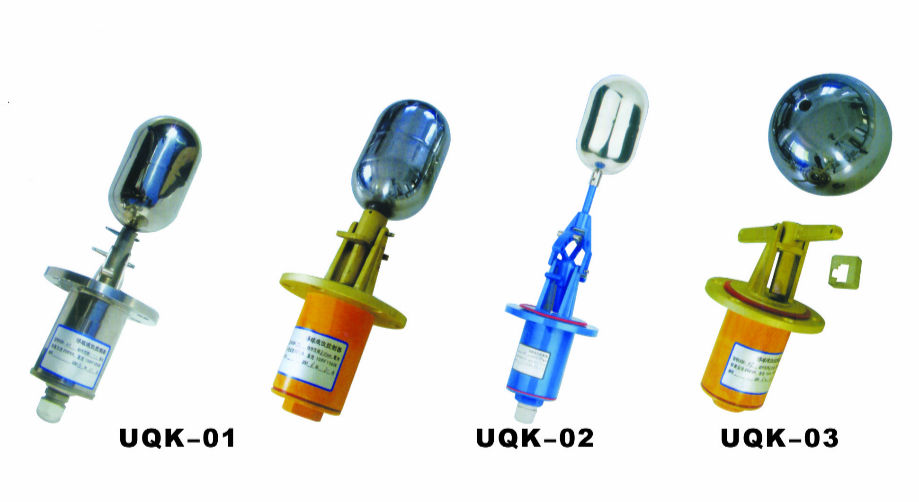

2、UQK-01型和UQK-02型浮球液位控制器為水平方向的安裝形式，UQK-03型浮球液位控制器為垂直方向的安裝形式。（如圖一）圖中：

①法蘭A為被控制器外殼上非標準凸面安裝法蘭，尺寸如圖二所示

②凸緣B為被控容器上與法蘭A相連的非標準件，用戶可根據圖示尺寸相應配置，凸緣與被控制器焊接時，應注意凸緣上的6-M10的方向

3、UQK-03型浮球液位控制器的安裝時，因?yàn)槠涓∏蛑睆酱笥诜ㄌm孔直徑，故容器蓋應為可以拆裝。（現本公司改進后有免拆容器蓋浮球）

4、UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，***大動作范圍為550毫米。動作范圍調整方法：在使用時可以通過調節位于扇形杠桿上的上、下二定位螺釘相對位置（改變浮球擺動角）或拆下開口銷接換不同長度的連桿（改變浮球擺半徑）來達到。

5、UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，***大動作范圍為1000毫米。動作范圍調整方法：在使用時可以通過改變浮球?qū)驐U上、下二定位螺釘?shù)南鄬?duì)位置及杠桿上的平衡塊來達到

6、控制器是非防水型結構，不宜在室上露天場合使用。（不銹鋼戶外型可以在戶外使用）

7、控制器安裝時應在金屬外殼可靠接地（一般可接在法蘭上）以確保用電安全

8、被控介質不應含有導磁雜質，并且液面的波動頻率不能太大

9、使用中的儀器應定期進行檢查。（至少每半年維護一次）



二、用途

UQK型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位到達高低極限時，繼電器觸電可作為信號報警裝置或電動泵等線路中的開關。

三、技術數據

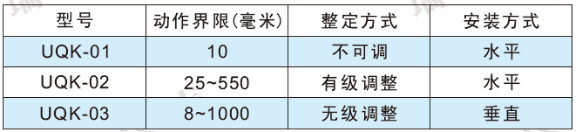

1、型號/規格

2、工作壓力：1.6MPa(銅),1.6MPa(鋁),1.6MPa(不銹鋼)。

3、工作溫度：150℃ 150—350℃(高溫在定貨時提出)

4、電源及觸點容量：交流220V，220VA,

直流100V，150W

5、重量：2-4公斤

6、外形尺寸

四、結構原理

UQK型浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成，經由浮球感受液位的變化，能過磁力軸的傳動，實現對液位的報警和控制。

動作過程如下：

當被測液位升高或降低時，浮球①隨之升降，使其端部的磁鋼②上下擺動，通過磁力推斥安裝在外殼③內相同磁極的磁鋼④上下擺動，其另一端的動觸頭⑤便在靜觸頭1-1及2-2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，啟閉電動泵供液或放液。浮球在隨液位升降時，只有在其外于動作范圍上、下個***大位置時，動觸頭才會在靜觸頭1-1及2-2部連通或斷開，隨即發出信號，而在升、降動作過程中間，并無信號產生。控制器的浮球由1Cr18Ni9不銹鋼制成，外殼及蓋采用玻璃纖維填充的增強塑料制成，其作部分則由銅質等材料制成。（不銹鋼型法蘭和不銹鋼管整體環縫焊接而成）控制器的浮球動作部分與觸頭組是互為隔離的，因此避免了一般液位儀器容易滲漏的缺陷。

五、本廠液位產品簡介

①智能液位變送器UQK-7100      ②浮球液位控制器UQK-71    ③浮球液位控制器UQK-61系列

④干簧式浮球液位控制器GSK系列 ⑤磁性浮球液位開關FQS系列 ⑥防爆浮球液位控制器BUQK系列
