- 產品名稱：精巧型壓力變送器
- 瀏覽：
- 添加時間：2016-03-02 14:03:01
- 推薦度：
介紹：
※產品描述
SW308壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。
※技術參數
量程范圍 | -0.1．．．0~0.01．．．~100MPa |
允許過載 | 小于等于額定量程的1.5倍或110MPa（取***小值） |
壓力類型 | 表壓、絕壓、密封參考?jí)盒?/div> |
準確度 | ±0.25%（典型） ±0.5%（***大） |
長期穩定性 | ±0.1%F.S/年（典型） ±0.2%F.S/年（***大） |
零點溫度漂移 | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） |
滿度溫度漂移 | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） |
工作溫度 | -20℃~80℃ |
貯存溫度 | -40℃~120℃ |
供電電源 | 15～30VDC（本安型經安全柵供電） |
輸出信號 | 4～20mA 0～10/20mA 0/1～5VDC |
壓力接口 | M20×1.5 G1/2或用戶自選 |
外殼材質 | 不銹鋼1Cr18Ni9Ti |
膜片材質 | 316L |
O型密封圈 | 氟橡膠 |
電纜 | 聚乙烯 |
絕緣電阻 | 100MΩ 100VDC |
外殼防護等級 | IP65 |

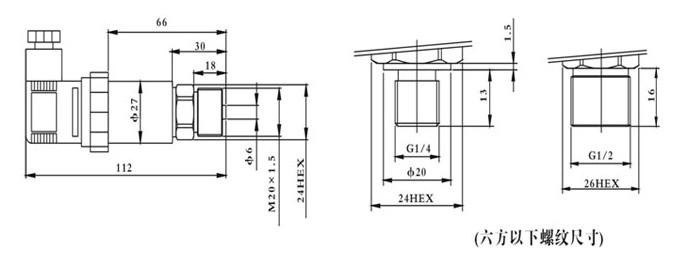

※尺寸
※產品選型
SW308 | 精巧型壓力變送器 | ||||||||
SW328 | 精巧型高壓壓力變送器 | ||||||||
SW318 | 精巧型微壓壓力變送器 | ||||||||
SW308W | 精巧衛生型壓力變送器 | ||||||||
SW308G | 精巧型高溫壓力變送器 | ||||||||
量程 （0～X）kPa/MPa | 測量范圍：-0.1...0～0.01...100MPa X：實際測量量程 | ||||||||
代號 | 輸出信號 | ||||||||
E | 4～20mADC | ||||||||
F | 1～5VDC | ||||||||
J | 0～5VDC | ||||||||
代 號 | 結構材料 | ||||||||
隔離膜片 | 接口 | 殼體 | |||||||
22 | 不銹鋼316L | 不銹鋼 | 不銹鋼 | ||||||
24 | 不銹鋼316L | 不銹鋼316L | 不銹鋼316L | ||||||
25 | 鉭 | 不銹鋼 | 不銹鋼 | ||||||
35 | 鉭 | 哈氏合金 | 不銹鋼 | ||||||
代號 | 附加功能 | ||||||||
A | 接插件連接輸出 | ||||||||
B | 電纜線連接輸出 | ||||||||
M3 | LCD數顯表頭 | ||||||||
M4 | LED數顯表頭 | ||||||||
C1 | M20*1.5外螺紋 | ||||||||
C3 | G1/2外螺紋 | ||||||||
G | 表壓 | ||||||||
A | 絕壓 | ||||||||
SW系列 | （0-100）MPa | E | 22 | BM3C1G | 完整選型 | ||||
